Витая пара (LAN)

Витая пара (LAN)

UTP витая пара без экранирующего покрытия;

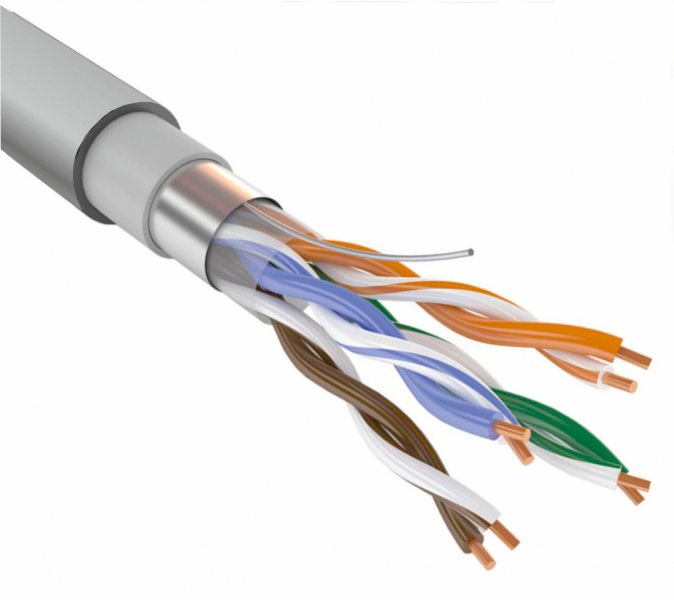

FTP витая пара с экранирующим покрытием.

Этим термином провод, состоящий из двух (пары) изолированных и скрученных между собой проводов. В одном кабеле может быть от одной до изрядного количества витых пар, находящихся в общей наружной оболочке (обычно из ПВХ). Провода скручивают в пары, чтобы улучшить связность между ними с целью снижения взаимных наводок при трансляции дифференциальных сигналов, а также, уменьшения и равномерного распределения на оба провода влияния помех электромагнитного характера извне.

Чтобы снизить уровень связности между разными витыми парами одного кабеля, электрокабели UTP начиная с 5-й категории комплектуют парами, свитыми с разным шагом.

Устройство электрокабеля:

  • Проводящие жилы в индивидуальной изолирующей оболочке;
  • Наружная защитная оболочка из ПВХ;
  • Разрывная нить;
  • Для кабелей категорий, начиная с 5-й – защитный экран

Кабели из витых пар:

Моножильные электроокабели. Так называются кабели, где токопроводящие жилы состоят из единой (монолитной) проволоки. Такие электрокабели обычно используются для создания стационарных разводок электросети с постоянными подсоединениями к выключателям, осветительным приборам и розеткам. Временные подключения различных устройств обычно производится не напрямую, а через розетки. Толстые моножилы такого кабеля после некоторого количества сгибаний/разгибаний в одном месте теряют прочность и могут ломаться. Именно поэтому для создания временных или подвижных подключений, временных сетей, прямого подключения оборудования и т.д. обычно применяются много жильные кабели. Компаний «СИЛА ТОКА» реализует моножильные кабели с разлиичными характеристиками.

Многожильный электрокабели характеризуются тем, что в них токопроводящие жилы состоят из большого количества тонких, скрученных между собой проволок. Такой электрокабель отлично переносит многократные сгибы/разгибы, скручивания и т.д. Эти кабели практически идеальны в качестве шнуров питания различных устройств для временного подсоединения их к розеткам, а также удлинителей и т.д. Однако они плохо подходят для создания постоянных подсоединений к разъёмам стационарных выключателей, розеток, люстр и т.д.

Компания «СИЛА ТОКА» предлагает несколько типов многожильных электрокабелей, различающихся отсутствием/наличием и уровнем экранирования от внешних электромагнитных помех.

  • Неэкранированный (UTP) электрокабель. Защитное экранирование отсутствует.
  • Фольгированный (FTP, либо F/UTP) электрокабель. В нем провода экранируются слоем фольги (обычно, алюминиевой).
  • Экранированный (STP) электрокабель. Здесь каждая витая пара снабжена собственным защитным экраном.
  • Экранированный фольгированный (S/FTP, либо SSTP) электрокабель. В нем помимо экрана из фольги у каждой витой пары, имеется также общий внешний экран из меди.
  • Электрокабель с двойным фольгированием (SFTP). Здесь витые пары по отдельности не экранируются, но общий наружный экран состоит из двух слоем: алюминиевого и медного.

Экранирование проводов преследует цель защиты их от внешних помех электромагнитной природы. Экраны всегда соединены с дренажной, неизолированной жилой, которая препятствует их разрывам и растягиванию.
